Condomínio Reserva Ecoville

Condomínio Clube com 4 torres e 392 unidades residenciais

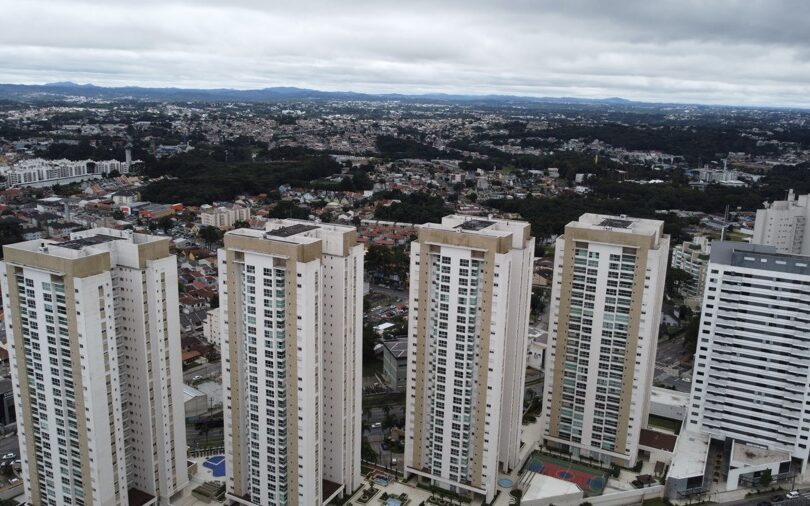

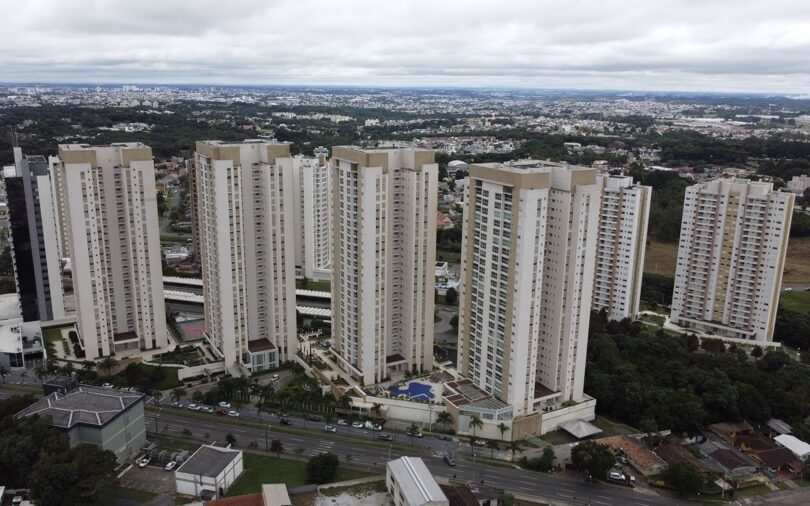

O Condomínio Reserva Ecoville é um ícone na construção moderna de Curitiba contando com mais de 40 áreas de lazer e 4 torres de 110m de altura no alto do bairro Ecoville em Curitiba, uma das regiões mais nobres da nossa cidade.

O que foi instalado?

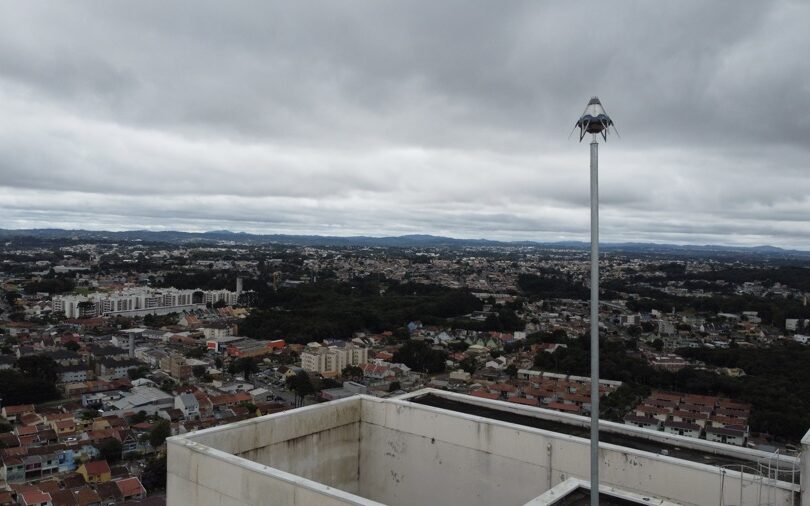

Para-raios modelo Prevectron S60 com contador de raios

Área construída

220 mil m²

Quantos apartamentos?

392 unidades residenciais em 4 torres de 25 e 24 andares

O que foi feito e por que a escolha do PDI como solução

Desde a sua construção houve um problema com a estrutura do SPDA (para-raios) onde as descidas estruturais não estavam conectadas do topo da torre 3 com a malha inferior. Este problema provavelmente foi oriundo do abandono da construção logo no início pela construtora e 6 meses depois outra construtora assumiu a obra. Então as ferragens dos pilares não estão conectadas fisicamente. Isto foi comprovado por laudos de 2 empresas idôneas para se ter a certeza deste grave problema.
SOLUÇÃO 1: revestir a torre 3 com malhas de fita de alumínio em todas as esquinas, o que dariam 8 descidas, pelo menos e um custo estimado de quase 200 mil reias! Além da agressão à arquietura do condomínio e a alteração da fachada da torre 3 em específico.

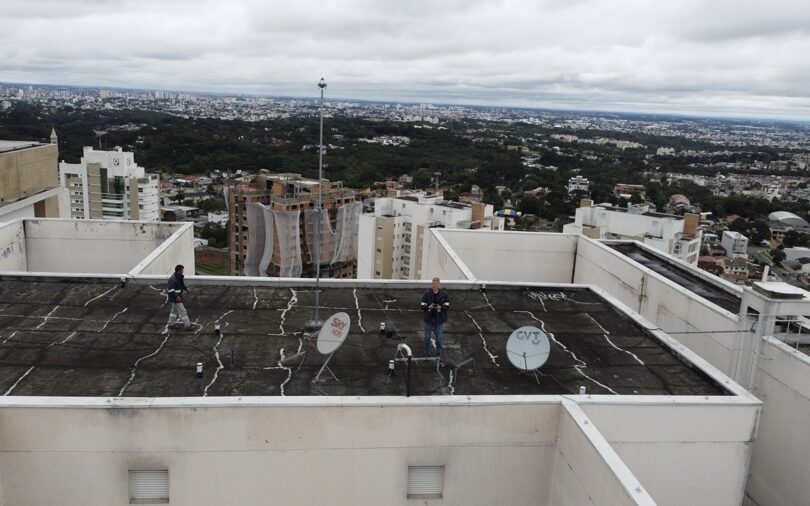

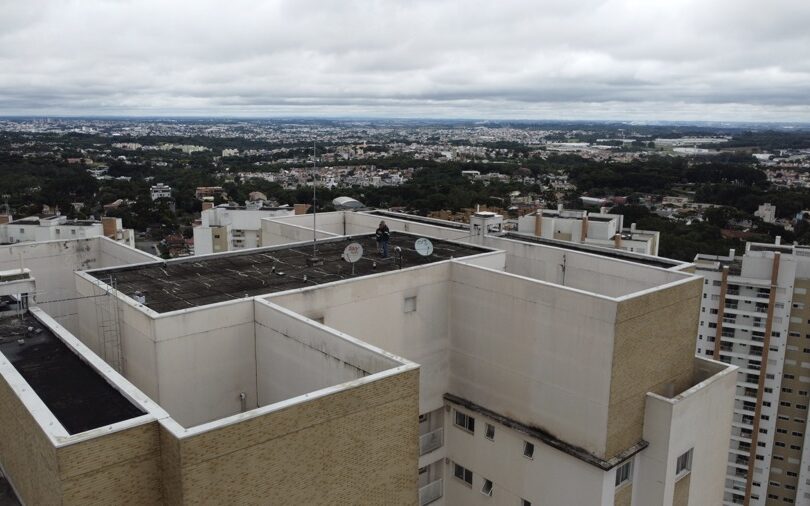

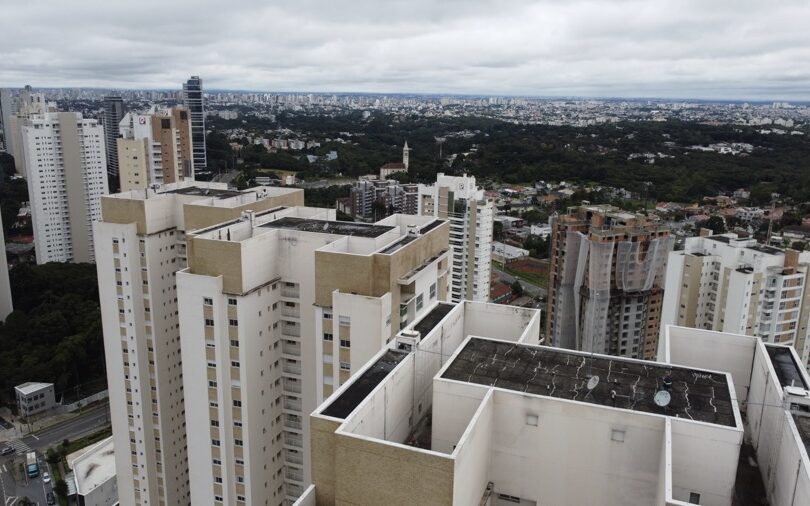

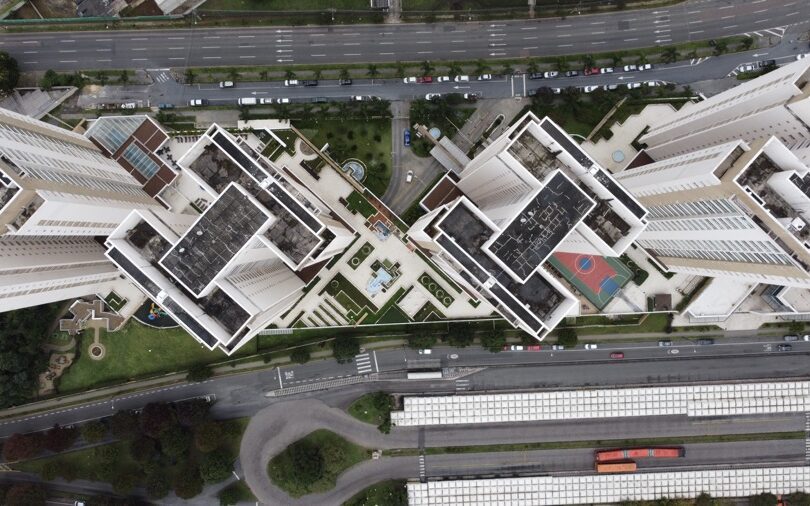

SOLUÇÃO 2 (adotada): Uso de um PDI da marca Indelec, modelo S60 na torre 2, onde há a continuidade e o aterramento perfeito cobrindo assim toda a área do condomínio. Estrategicamente (e por sorte) a torre 2 está centralizada no terreno e é a mais alta junto com a torre 3 facilitando assim o projeto do sistema.

Já parou para pensar o quanto é importante um sistema eficaz de para-raios?

  • Para-raios PDI Indelec modelo Prevectron S60
  • Contador de raios
  • Descidas estruturais na torre onde foi feita a instalação
  • Medições de dezenas de pontos do aterramento
  • Laudo completo com o projeto
